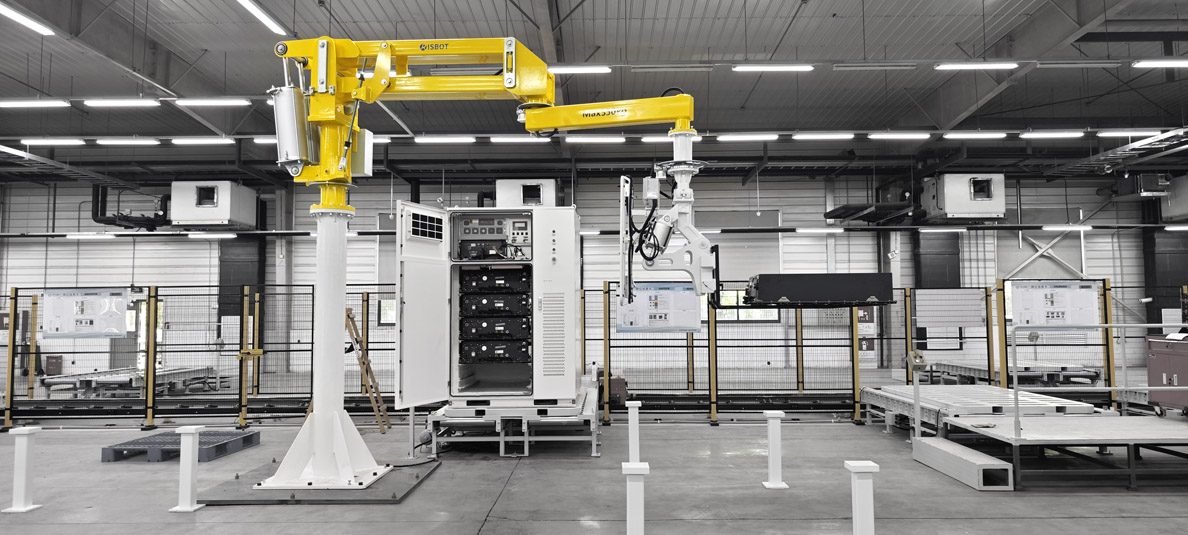

RS1300 硬臂式氣動助力機械手，專為超大重量應用而設計。用于安全、穩定、準確的完成工作區域內物料移栽。

此硬臂式機械手非常適合用于在工件抓取及起吊過程中偏心的或發生姿態變化（例如翻轉等）的工況。

RS1300一般通過撥桿方式控制升降，并配有升降BOOSTER按鈕。操作工可以輕松快速且安全的實現工件的搬運及輔助裝配。

設備采用四邊形機構升降以及杠桿結構，結合氣動動態平衡原理提起重物。

RS1300機械手由雙折臂系統組成，在三處旋轉軸及四邊形臂升降結構上均配有氣動制動器。結合各類非標定制的夾具，可以輕松的完成重物移載及姿態變化。設備可落地、移動底座式、吊頂固定式等。

我們的產品不需要用電。適用干燥、經過濾的 (40um) 和無油的壓縮空氣 (最小0.7/0.8 M Pa)

最大負載能力 1400 Kg，最大臂展 3500mm，最大升降行程 2000mm。  注*：這些參數并非能同時滿足。

主機最大耗氣量約為340升/分鐘。

多樣的安全裝置

配備有進氣單向閥、儲氣罐、進氣過濾組件、流量控制安全閥等，實現斷氣保護，氣源二次過濾，升降極速限制等重要安全功能。

主要組成

由2組旋轉關節組成的折臂機械手，上下運動由平衡氣缸通過力臂剛性驅動。設備在3處旋轉關節及升降臂部位均配有氣動制動器。上下限位調節桿可根據客戶現場需要設置升降極限位置。

在R,1300主軸側板及折臂中關節處均設計有獨特的升降臂及中關節水平調節機構，完美解決由超大負載長臂展帶來的水平度不準，操作費力的問題。

適用場景

RS1300硬臂式機械手適合負載要求較大（多為700Kg)，工件抓取中心偏離重心較大，移栽過程中工件姿態需要變化的場合。

應用推薦

各類氣動夾具，機械部件，能源行業，儲能行業部件，卷材搬運等行業。（所有應用均可按照需要非標設計生產）

注*：對應負載能力指的是主機的提升能力，如配有非標夾具則實際負載能力需要扣除夾具自重。
